LK Kopplingsskåp UNI 350x350

LK Kopplingsskåp UNI 350x350

LK Kopplingsskåp är ett kompakt kopplingsskåp med plats för fem anslutningar utan gruppavstängning och fyra med. Skåpet kan även användas till att koppla en vattenutkastare VUK med kall- och varmvatten. Vattenu...

Artiklar
Detaljerad information
Dokumentation
Relaterade produkter

Artiklar

Artikel	Design	Bredd	Höjd	Djup	Anslutning	Vikt (kg)	Förpackning	Miljö	Artikellista
188 23 40	Dubbel VUK	350mm	350	95mm	Max 4 st med rak ventil/Max 5 st med vinkelventil eller utan	6,5

Design	Dubbel VUK
Bredd	350mm
Höjd	350
Djup	95mm
Anslutning	Max 4 st med rak ventil/Max 5 st med vinkelventil eller utan
Vikt (kg)	6,5
Förpackning
Miljö
Artikellista

Detaljerad information

Beskrivning

LK Kopplingsskåp är ett kompakt kopplingsskåp med plats för fem anslutningar utan gruppavstängning och fyra med. Skåpet kan även användas till att koppla en vattenutkastare VUK med kall- och varmvatten. Vattenutkastarens rör dras genom skåpets rygg där knock-out hål förses med bipackade gummigenomföringar.

Skåpet är tillverkat av pulverlackerad stålplåt, vit kulör RAL9016. Skåpet har vattentät botten med 50 mm hög framkant.

LK Dränageböj V2 komplett är bipackad för läckagindikeringen ur vägg. Skyddspåse att trä över skåpet under byggtiden ingår.

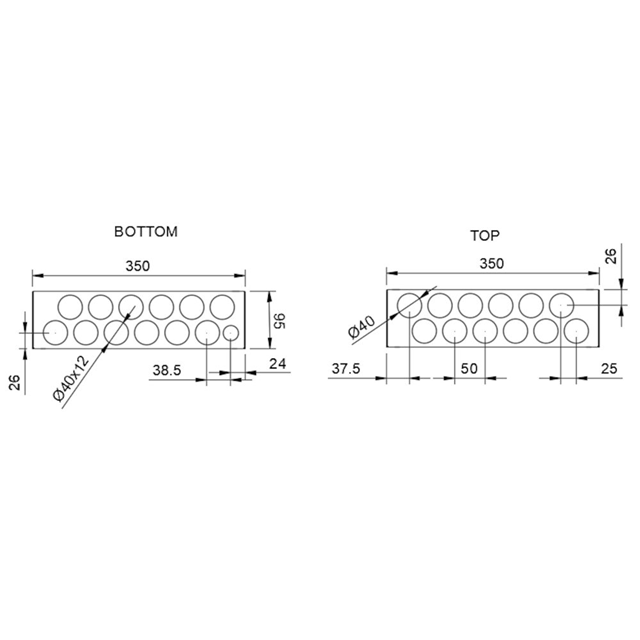

Skåpet kompletteras med erforderligt antal rörgenomföringar, separat artikel:
• Rör 12-16-20 använd LK Rörgenomföring 12-20 LP
• Rör 20-25 använd LK Rörgenomföring 20-25 LP
• Rör och tomrör 25 använd LK Rörgenomföring 25 LP
• Rör och tomrör 32-34 använd LK Rörgenomföring 32-34 LP
• Tomrör 44 mm använd LK Rörgenomföring 32 RiR LP

För anpassade luckor, se produktsortimentet.

Leveransomfattning

4 st konsoler
2 st sprutskydd av blå plast
1 st LK Dränagböj V2
Monteringsanvisning
4 st träskruvar med packning för fäste av fördelarskåpet mot byggnadskonstruktion
12 st svarta gummiproppar
2 st skåpsgenomföringar för vattenutkastare. OBS ej för kopplingsledningar.
1 st skyddspåse

Dokumentation

Produktblad

LK Kopplingsskåp UNI 350x350

EPD

LK Cabinet With LK Frame/Hatch & Base - EPD

Monteringsanvisning

SE.29.C.29_LK Fördelarskåp UNI, LK Prefabskåp UNI

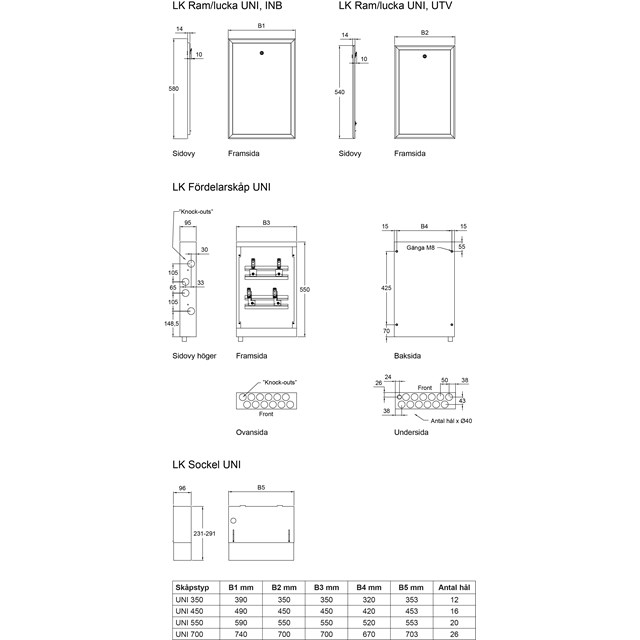

Måttskiss


Måttskiss

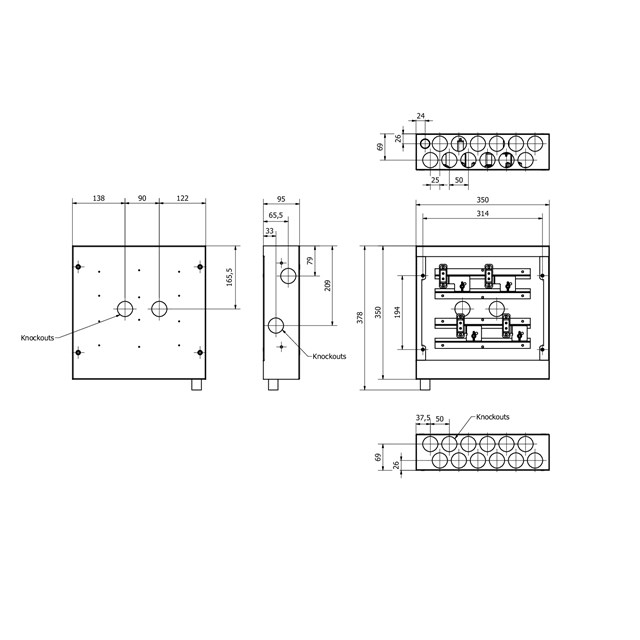

Måttskiss kopplingsskåp 350x350

×

Artikel 188 23 40

Antal	EAN	Förp.	Djup	Bredd	Höjd	Vikt (kg)
1	7331590049081	Låda	360	400	100	3,9
42	7331590049319	Pall	1200	800	890	188

Artikel 188 23 40

Antal	1
EAN	7331590049081
Förp.	Låda
Djup	360
Bredd	400
Höjd	100
Vikt (kg)	3,9

Antal	42
EAN	7331590049319
Förp.	Pall
Djup	1200
Bredd	800
Höjd	890
Vikt (kg)	188

Relaterade produkter

Tillbehör

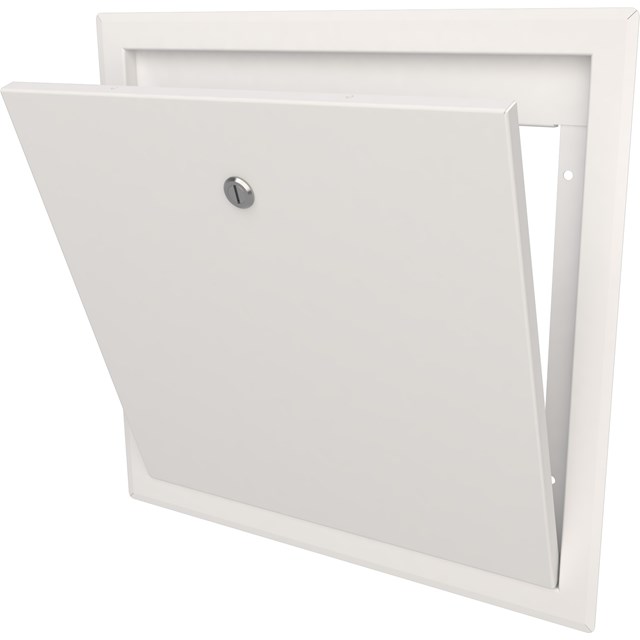

LK Ram/lucka INB

Ram med lucka för installationsskåp monterat inbyggt i vägg med utfallande ram för att täcka håltagn...

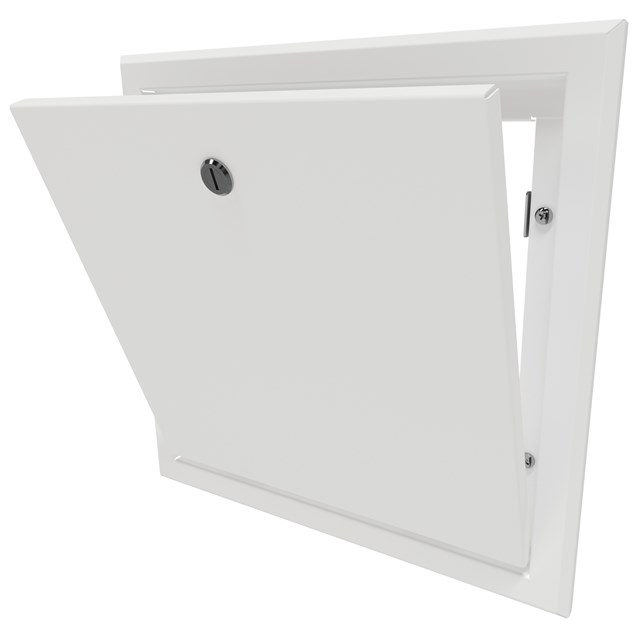

LK Ram/lucka UTV

Ram med lucka för installationsskåp monterat utvändigt på vägg. Ramen slutar kant i kant med skåpets...

LK Utloppsbricka V2

Passar i LK Dränageböj V2. Går även att montera direkt i ett LK Tomrör Ø25. LK Utloppsbricka vit ing...

LK Gipslucka HIDDEN

LK Gipslucka HIDDEN för fördelarskåp GV och UNI monterat inbyggt i vägg. Ram med lucka som har gips ...

LK Rörgenomföring 8-20 LP

Rörgenomföring för 8-20 mm rör i LK Fördelarskåp med 40 mm hål för rörgenomföring.

LK Rörgenomföring 25 LP

Rörgenomföring för 25 mm rör och 16 RiR med 25 mm tomrör i LK Fördelarskåp med 40 mm hål för rörgeno...

LK Rörgenomföring 20-25 LP

Rörgenomföring för 20-25 mm rör och 16 RiR med 25 mm tomrör i LK Fördelarskåp med 40 mm hål för rörg...

LK Rörgenomföring 32 RiR LP

Rörgenomföring för 32 mm rör med 42 mm tomrör i LK Fördelarskåp med 40 mm hål för rörgenomföring. To...

LK Tomrörsparaply LP

LK Tomrörsparaply används för att förhindra eventuellt läckage att ta sig in mellan medierör och tom...

LK Ram/lucka Slim PRESEAL UNI

LK Ram/lucka Slim PRESEAL UNI har en 50 mm bred fläns som den prefabricerade 50 mm breda folieflänse...

LK Våtzonslucka PRESEAL UNI

LK Våtzonslucka PRESEAL har en 60 mm bred fläns som den prefabricerade 50 mm breda folieflänsen sitt...

Reservdelar

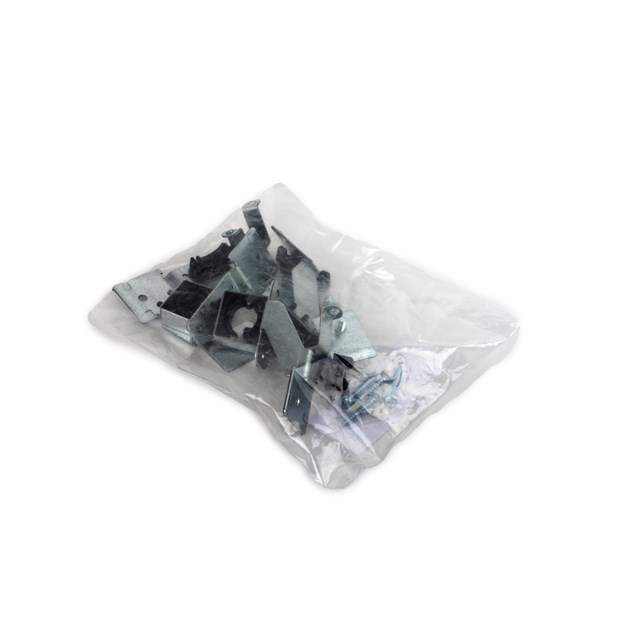

LK Konsolpåse Kopplingsskåp
