LKS2435215

LK Minishunt M60n

Termostatstyrd shuntgrupp för inkoppling av mindre golvvärmesystem till befintligt värmesystem. Shuntgruppen är avsedd för system med huvudpump. Dess kapacitet kan schablonmässigt sättas vid ett värmebehov på 5...

Läs mer

LKS2435215

LK Minishunt M60n

  • Artiklar
  • Detaljerad information
  • Dokumentation
  • Relaterade produkter
  • Frågor & svar

Artiklar

Artikel Bredd Höjd Djup c/c rör prim./sek. Anslutning prim./sek. Vikt (kg) Förpackning Miljö Artikellista
243 52 15 256 mm 248 mm 103 mm 50/84 Cu15, G20 EK/G15 inv 4

243 52 15

Bredd 256 mm
Höjd 248 mm
Djup 103 mm
c/c rör prim./sek. 50/84
Anslutning prim./sek. Cu15, G20 EK/G15 inv
Vikt (kg) 4
Förpackning
Förpackning
Artikellista

Information om SVHC-ämnen enligt REACH artikel 33 finns under attributet miljö på artikeln.

Detaljerad information

Beskrivning

Termostatstyrd shuntgrupp för inkoppling av mindre golvvärmesystem till befintligt värmesystem. Shuntgruppen är avsedd för system med huvudpump. Dess kapacitet kan schablonmässigt sättas vid ett värmebehov på 50 W/m² till max 60 m² golvvärmeyta. Kapaciteten är dock beroende på primär temperatur, tryck, förläggningssätt m.m. Shuntgruppen är omkopplingsbar mellan 1- och 2-rörs radiatorsystem. Den kan monteras i både höger- och vänsterutförande.

För anpassade skåp, ram/lucka och sockel se sortiment under Installationsskåp.

Leveransomfattning/innehåll i kartong:
• 1st cirkulationspump med monterad koppling och fiberpackning, Wilo Para RSB/6-43/SC

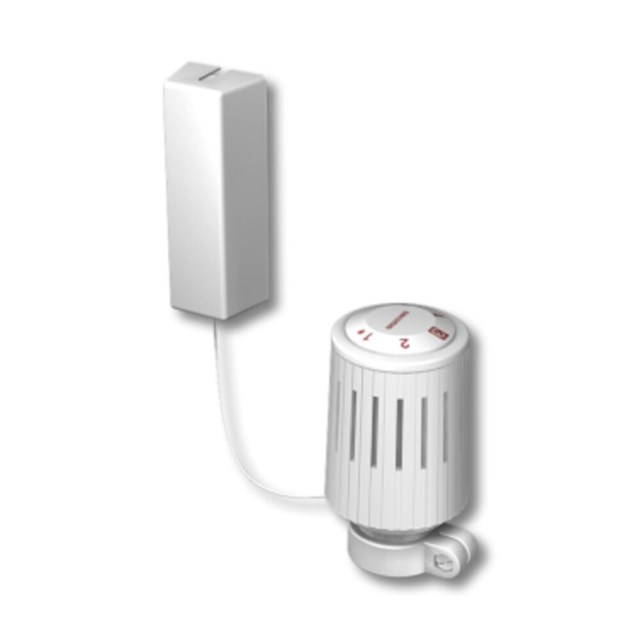

• 1st kartong innehållande 1st termostat med kapillärsförbunden givare, plastkåpa inkl. väggfäste
• 1st väggkonsol för shunt
• 1st monteringsanvisning
• 1st ventilhus med monterad termostatstyrd maxbegränsning av framledningstemperatur samt VF-ventil
• 1st plastpåse, (innehållande 1st Wilo pumpkontakt, 2st anslutningskopplingar RF (15x1 CU x G20), 1st termometer
• 1st lekande mutter G25, 1st fiberpackning, 2st vingmuttrar M6, 1st vit avluftningsnyckel i plast, 1st plastslang

Dokumentation

Produktblad

LK Minishunt M60n

Monteringsanvisning

LK Minishunt M60n Wilo Para RSB 6 43 SC

Lathund

LK Minishunt M60n - Lathund

Relaterade produkter

Tillbehör

LK Minifördelare

LK Minifördelare

Fördelare av förnicklad mässing för inkoppling till LK Minishunt M60n. Fördelarna har integrerade in...

LK Heater 350

LK Heater 350

LK Heater 350 är en elektrisk komfortvärmare för golvvärmeinstallationer utförda med LK Minishunt M6...

LK Shuntskåp M60n

LK Shuntskåp M60n

LK Shuntskåp M60n är avsedd att användas när man önskar dölja LK Minishunt M60n. Avsedd för högermon...

LK Vinkelrör M60n

LK Vinkelrör M60n

LK Vinkelrör M60n ger ett kompakt montage av primärsidans anslutning till LK Minishunt M60n när matn...

LK Anslutningsrör M60n/VKF RF

LK Anslutningsrör M60n/VKF RF

LK Anslutningsrör M60n/VKF RF används för anslutning av LK Minishunt M60n till LK Värmekretsfördelar...

LK Hylsa M60n/RTB

LK Hylsa M60n/RTB

Används för demontering och återmontering av LK Styrventilinsats M60n/RTB

Reservdelar

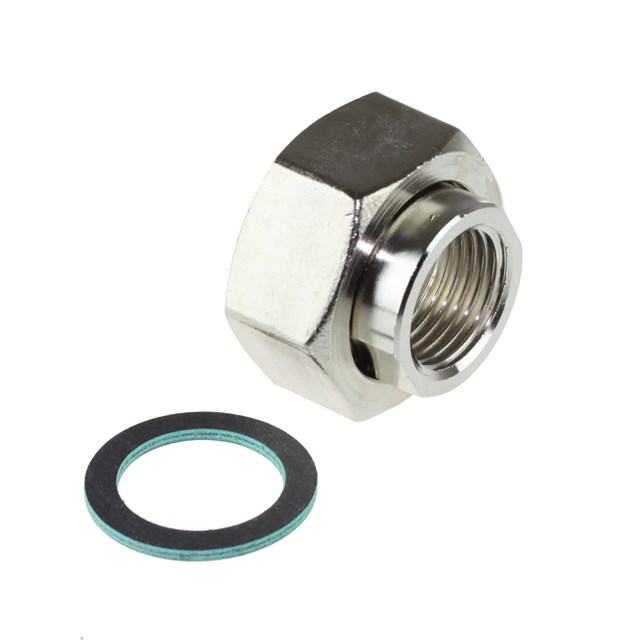

LK Övergångsnippel inv/inv

LK Övergångsnippel inv/inv

LK Övergångsnippel kan användas när LK OptiFlow Evo II ska installeras. Övergångsnippeln passar även...

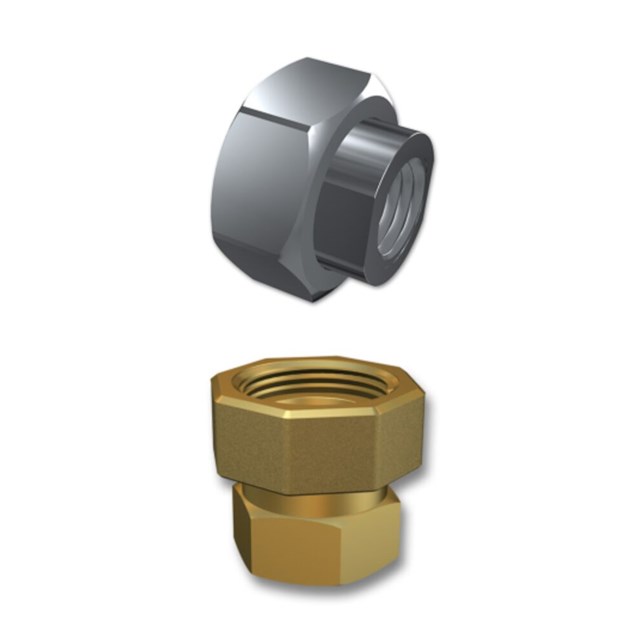

LK Anslutningskoppling RF CU

LK Anslutningskoppling RF CU

LK Anslutningskoppling för kopparrör mot LK Värmekretsfördelare RF och LK Minishunt M60n.

LK Avtappningsventil, VKF RF

LK Avtappningsventil, VKF RF

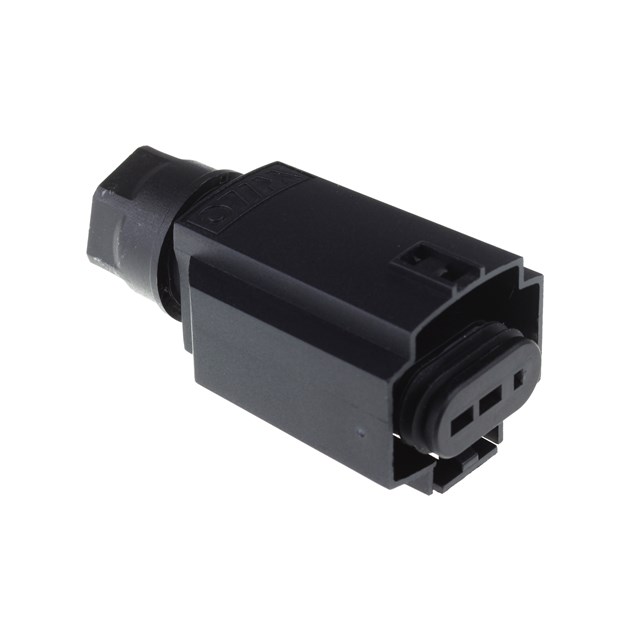

Wilo WS8 Connector

Wilo WS8 Connector

Kontaktdon till Wilo Yonos Para och Wilo Stratos Para. Kompatibel med: LK Utbytespump: LK Minishunt...

LK Termometer 0 - 80°C

LK Termometer 0 - 80°C

LK Termometer med temperaturområde 0-80°C. Skaft Ø9. Passar bland annat LK OptiFlow EVO II, LK Värme...

LK Temperaturbegränsare M60n / RTB

LK Temperaturbegränsare M60n / RTB

Reservdel till LK Minishunt M60n och LK Minikretsventil RTB.

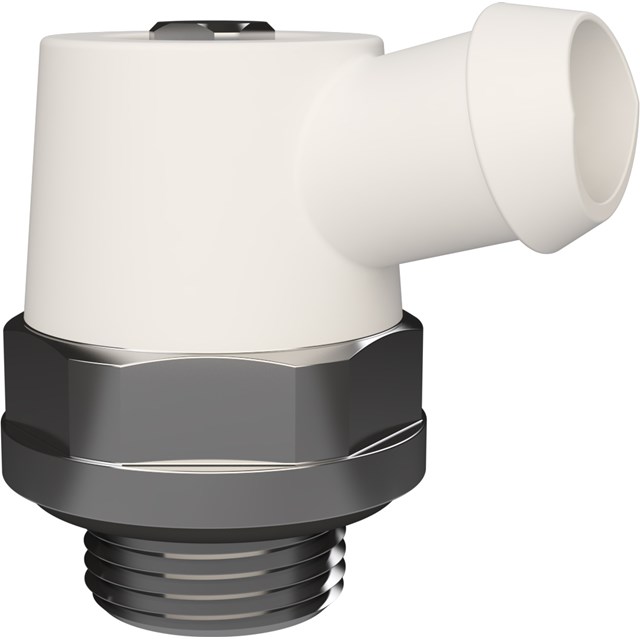

LK Avluftningsventil M60n / RTB

LK Avluftningsventil M60n / RTB

Reservdel till LK Minishunt M60n och LK Minikretsventil RTB

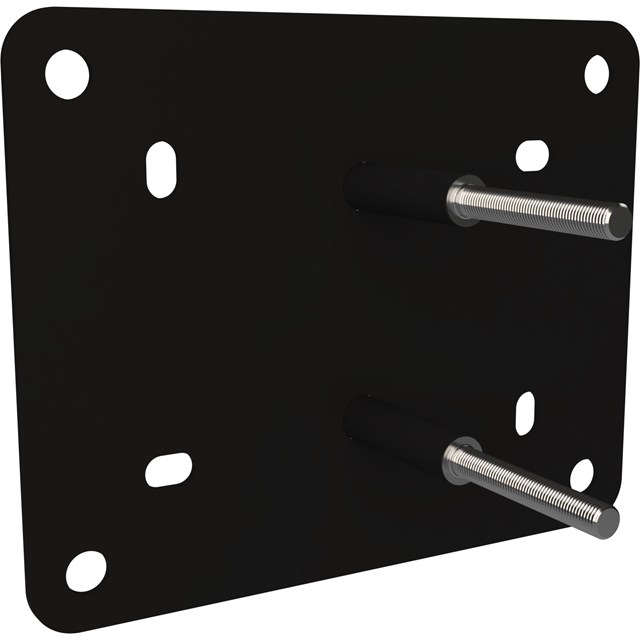

LK Konsol M60n

LK Konsol M60n

Reservdel till LK Minishunt M60n.

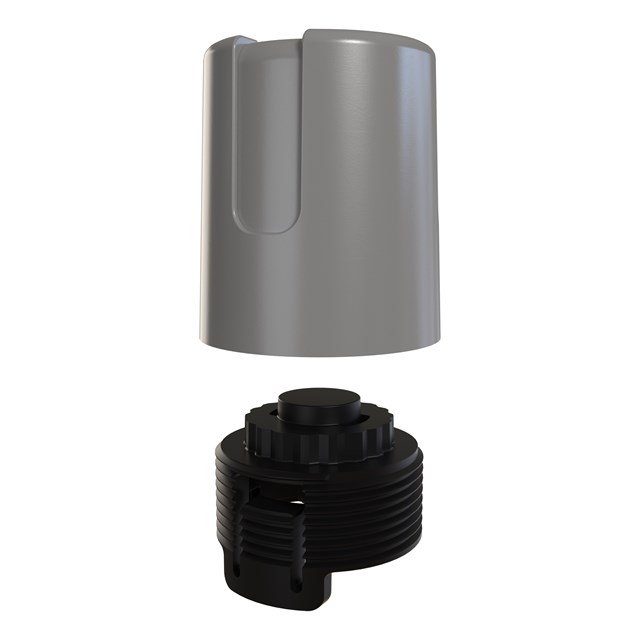

LK Handratt & Adapter RTB / M60n

LK Handratt & Adapter RTB / M60n

Reservdel till LK Minishunt M60n och LK Minikretsventil RTB

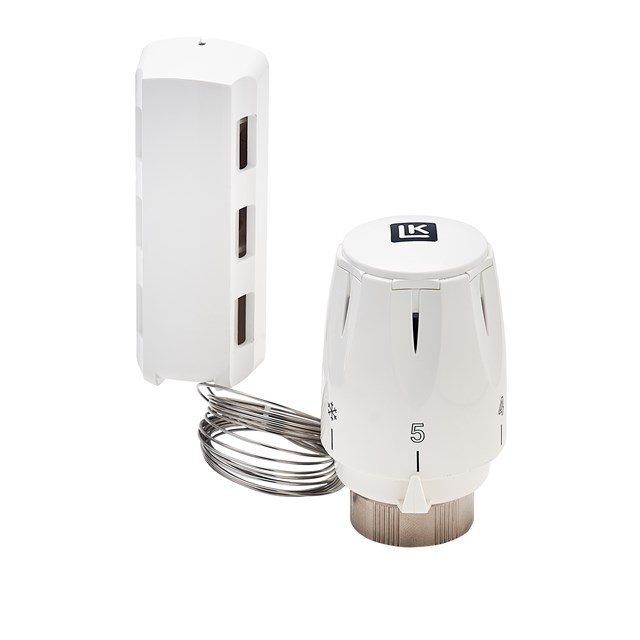

LK Termostat med Bulb M60n/RTB

LK Termostat med Bulb M60n/RTB

Reservdel till LK Minishunt M60n och LK Minikretsventil RTB OBS! Ej kompatibel med LK Minishunt M...

LK Hylsa M60n/RTB

LK Hylsa M60n/RTB

Används för demontering och återmontering av LK Styrventilinsats M60n/RTB

LK Styrventilinsats M60n/RTB

LK Styrventilinsats M60n/RTB

Reservdel till LK Minishunt M60n och LK Minikretsventil RTB Använd LK Hylsa M60n/RTB (33074) för de...

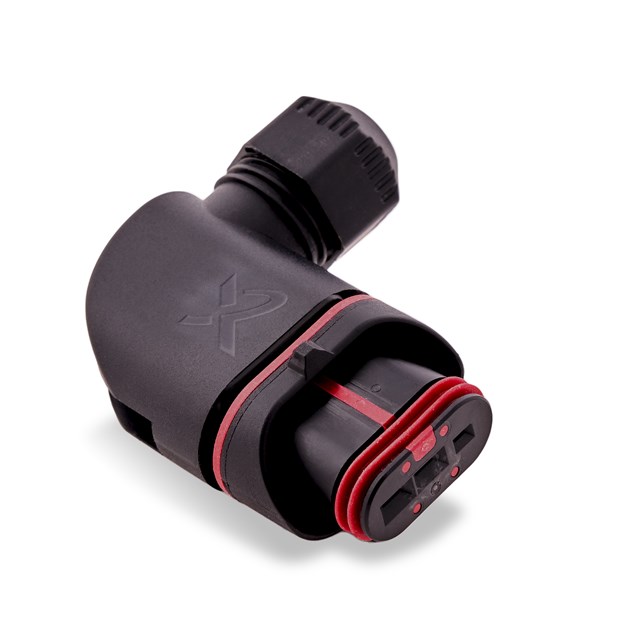

LK Pumpkontakt Vinkel Alpha

LK Pumpkontakt Vinkel Alpha

Reservdel / tillbehör till Grundfos Alpha 1 och Alpha 2L

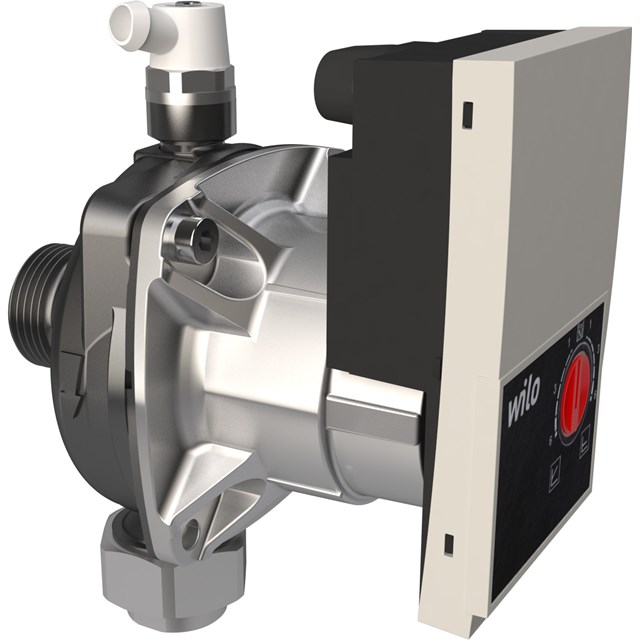

Wilo Para RSB/6-43/SC

Wilo Para RSB/6-43/SC

Reservdel till LK Minishunt M60n. Passar även till LKs äldre Minishunt M60. LK Minishunt M60 tillve...

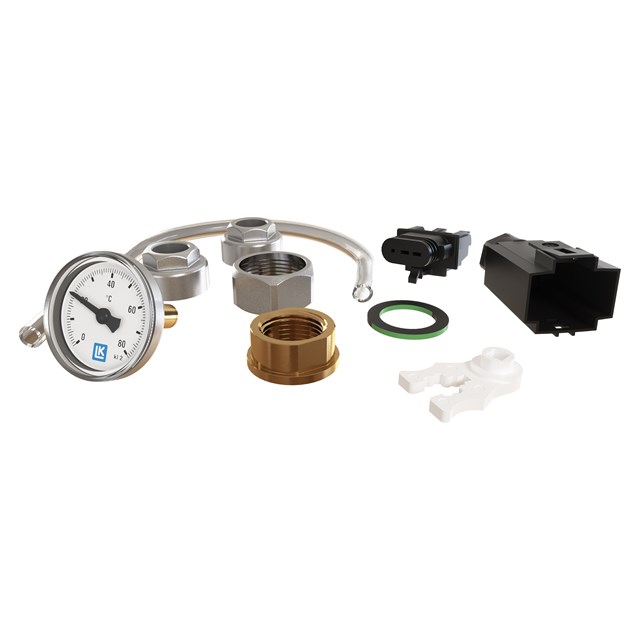

LK Tillbehörspåse M60n

LK Tillbehörspåse M60n

Reservdel till LK Minishunt M60n.

Frågor & svar

Kan jag lägga golvvärme i mitt badrum om jag har element i resten av huset?

I de fall fastigheten redan har ett vattenburet värmesystem med radiatorer (element) kan LK Golvvärme enkelt installeras i enstaka rum med hjälp av en mellanliggande shuntgrupp anpassad för mindre ytor.

Shuntgruppen har till uppgift att sänka temperaturen på radiatorvattnet så att golvytans temperatur inte blir för hög. LK har ett brett sortiment av shuntgrupper som är väl anpassade till olika ”uppvärmningsytor”.

  • LK Minishunt M60n för ytor upptill 60 m2
  • LK Minikretsventil RTB för ytor upptill 10 m2

11 juli 2025

När ska jag ha en shunt?

När man har ”blandade” system, d.v.s. både golvvärme och radiatorer i samma system, måste man ha en shunt. Detta eftersom golvvärmen inte behöver ha lika hög framledningstemperatur som radiatorerna. Shunten blandar det varma radiatorvattnet med svalare golvvärmereturvatten så att golvvärmesystemet får ”rätt” temperatur.
